HS6281D多通道聲功率級測量系統
● | HS6281D多通道聲功率級測量系統支持多個通道對聲壓級進行監測,可自動掃描或人工任意選擇通道采集及實時顯示各通道瞬時聲壓級Lp、通過配置的電腦軟件獲得多點包絡面內聲源的聲功率級Lw。 |
● | 性能符合GB/T3785-2010和IEC61672:2002標準對1級聲級計的要求。 |
● | 聲功率Lw是聲源單位時間內向外輻射的聲能。聲功率是聲源的一個定值屬性的絕對的參數,它與測試距離、方向及環境等無關。特定聲源在特定運行下聲功率是恒定的。通過測量設備聲功率可以得到它的聲輻射能力。如:決定一款家電產品噪聲水平需在成品階段進行聲功率測試,才能了解產品的實際噪聲水平。 |
● | 聲壓級Lp雖然是噪聲評價的一個重要參數,然而聲壓級的大小與離聲源的距離和測量時的環境直接相關,因此不能簡單地以聲壓級來衡量一個聲源的聲輻射能量。所以在家電或類似產品的噪聲測量中采用聲壓法測量聲功率已經成為最廣泛的方法。 |
● | 測量“聲功率消聲室法是通過聲壓級間接測量聲功率的方法。測量時,根據被測聲源的形狀選擇相應的假想包絡面,將傳聲器布置在包絡面相應位置(多點形成面)上,并指向聲源測量它的聲壓級,然后根據包絡面積計算而得到被測聲源的聲功率級。 |
● | HS6281D多通道聲功率級測量系統用于自由場聲功率測量,具有最直接、高精度獲得被測聲源的聲功率級Lw。它低成本、操作簡單等特點?,F(xiàn)已廣泛用于家用電器、汽車行業、機器設備、衛浴產品、電力設備等行業 |
銷售熱線: 0573-82794418 (北方)18969321865 (南方)18969323561
參數配置
項目 | 參數 | 滿足要求 | 備注 |
技術參數 | 符合標準 | GB/T3785(IEC61672) 1級 | 外形尺寸 410×410×100(mm) 質量4500g 使用溫度-10~50℃ |
測量范圍 | 分二檔(25dB~110dB /35dB ~130dB) | ||
頻率范圍 | 10Hz~20kHz | ||
顯示 | 16X2大屏幕點陣字符液晶顯示瞬時聲級。 | ||
測量功能 | 聲功率級Lw(多點聲級計算)、瞬時聲級Lp; | ||
測量方式 | 1:自動單次掃描測量 LP/ 2:自動連續掃描測量 LP。 | ||
頻率計權 | A、C、Z | ||
時間計權 | 快(F)、慢 (S)、I(脈沖),Peak(峰值) | ||
其它 要求 | 輸出接口 | RS232口輸出/USB、供電220V | |
配線要求 | 按要求提供5-30米長傳輸線 | ||

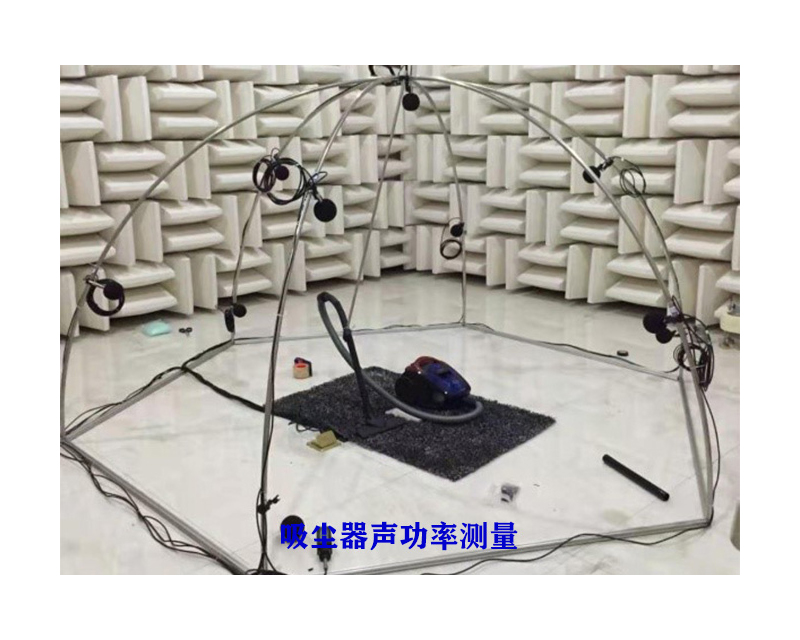

安裝方式 | 70-130CM可伸縮測試架或半球面支架(半徑1.5米) |
詳細介紹
◆ | HS6281D多通道聲功率級測量儀。 |
◆ | 聲通道采集:由HS14423傳聲器、HS14618前置放大器、10米延伸電纜線組成。 |

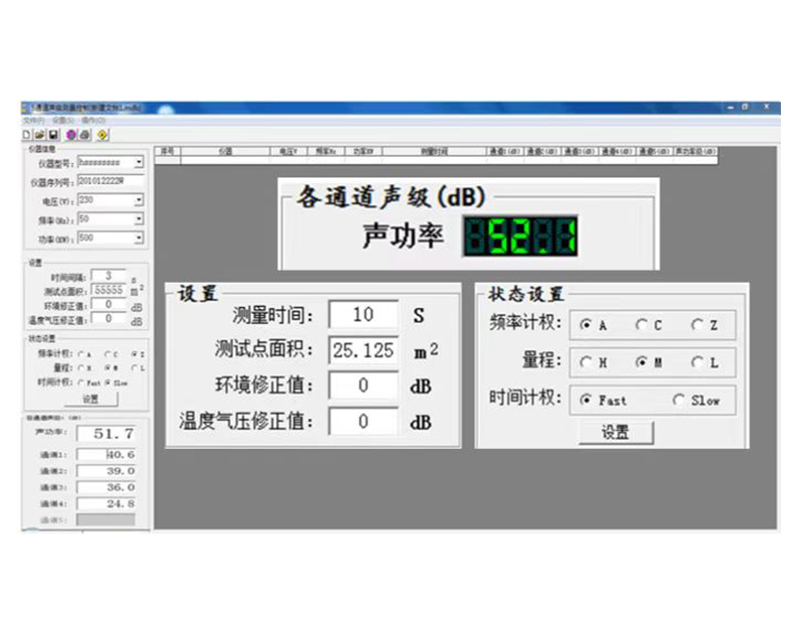

◆ | 軟件包及RS232轉USB連接線 |

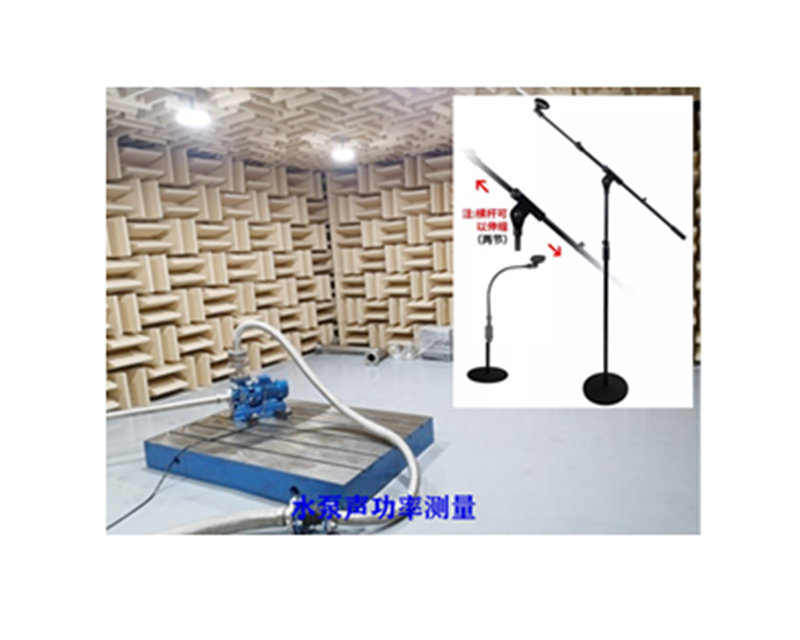

◆ | 可伸縮金屬測試架:鵝頸/或斜桿式(70-130CM)或半球面支架(半徑1.5米) |
◆ | HS6020聲校準器 |
附:家用和類似用途電器噪聲聲功率級Lw限值
家用和類似用途電器噪聲限值
家電類型 | 噪聲限值 聲功率級Lw 單位dB(A) | |||||
電冰箱 | 容積/L | 直冷式 | 風冷式 | 冰柜 | ||
≦250 | 45 | 47 | 47 | |||
>250 | 48 | 52 | 55 | |||
洗衣機 | 冼滌≦62 | ≦1200轉速≦72 dB(A)/ >250轉速≦72 dB(A) | ||||
微波爐 | <1KW | 68 dB(A) | ||||
吸油煙機 | 風量(m3/min)12 72dB(A) | 風量≧12 73 dB(A) | ||||

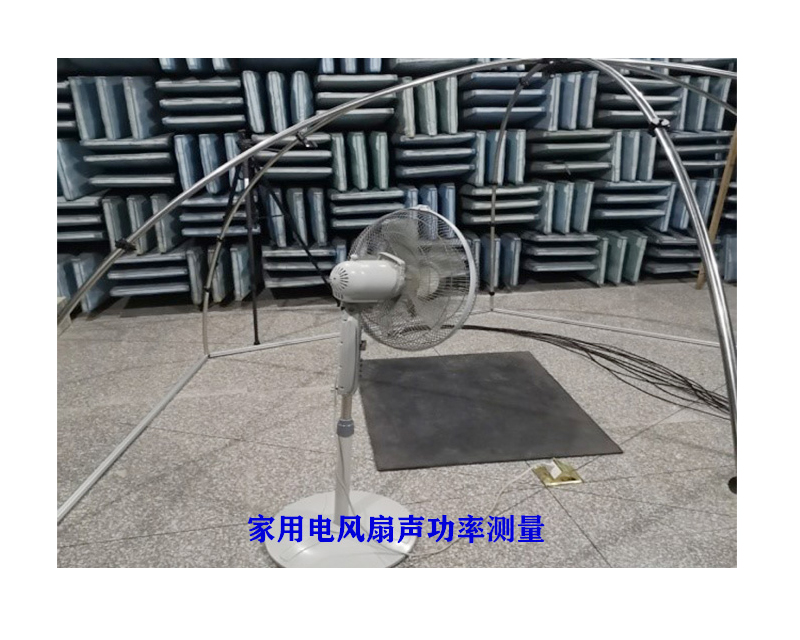

電風扇 | 規格200/250/350/450/500/600 mm,59/61/65/68/70/73 dB(A) | |||||
吊扇 | 規格900/1050/1200/1400/1500/1800mm,62/65/67/70/72/75 dB(A) | |||||
電動 按摩器 | 按摩椅 62dB(A) | 按摩床 60dB(A) | 帶捶擊按摩墊 65dB(A) | |||
注水式足部按摩椅器 68dB(A) | 不帶捶擊按摩墊 60dB(A) | |||||
其它 | 電磁灶50 dB(A) | 吸塵器84 dB(A) | 鎮流器35 dB(A) |
溫馨提示:
一定要注意每個通道的傳聲器和前置放大器必須和通道號一 一對應。每個通道所對應的傳聲器和前置放大器見產品附錄。
儀器所用的傳聲器是一種精密傳感器,請勿碰撞,以免膜片破損,不用時應放置妥當。如人為損壞不屬保修范圍。安裝電池或外接電源應注意極性,切勿反接,儀器長期不使用時應取下電池,以免漏液損壞儀器。儀器應避免放置于高溫、潮濕、有污水、灰塵及含鹽酸、堿成分高的空氣或化學氣體的地方,避免陽光直射。請勿擅自拆卸儀器,如果儀器工作不正常,可送修理單位或廠方檢修。如私自拆卸不屬保修范圍。
